FICHA: Tomahawk
Publicado por: Digital Integration, 1986.
Género: Simulador de helicóptero.
Extra: 1 jugador, joystick y teclado.
Tomahawk es un simulador tridimensional de vuelo y combate en tiempo real, que recrea al Apache AH-64A -considerado como el helicóptero de ataque más mortífero del mundo.
Nos ofrece cuatro misiones diferentes: desde modos para la práctica de vuelo simple a escaramuzas de combate con baterías, tanques y aviones hostiles. Además de la posibilidad de ajustar las condiciones meteorológicas, el horario (diurno o nocturno) y el nivel de dificultad para cada misión.
El Apache cuenta con un arsenal letal compuesto por tres sistemas de armamento -ametralladora, cohetes y misiles guiados. Cada arma tiene un rango diferente, por lo que identificar el arma adecuada para cada situación resulta crucial.
:: Menú del juego
Antes que nada, debemos asegurarnos que el joystick esté conectado en el puerto 2. Pasamos entre las opciones presionando el botón de disparo.
Número de misión: 1 al 4.
Acción: Día / noche.
Condiciones del tiempo: Despejado / nublado.
Vientos cruzados y turbulencias.
Dificultad: Piloto aprendiz, líder de escuadrón, instructor, as.
Sonido: Activado / Apagado.
Iniciar misión.
:: Misiones
Misión 1 - Vuelo de entrenamiento:
Estrictamente para la formación: permite familiarizarnos con el manejo del helicóptero y desarrollar indispensables habilidades de ataque. Los enemigos en tierra no responderán a nuestros disparos. Recarga armas y combustible cuantas veces sea necesario.
Misión 2 - Combate:
Misión corta que involucra la invasión de cuatro sectores aliados por fuerza enemigas terrestres. Al seleccionar el modo de mapa, veremos los sectores en cuestión, parpadeando para indicar la presencia de fuerzas hostiles. Nuestra misión es despejar los cuatro sectores, destruyendo los objetivos en tierra. Al final, debemos aterrizar en la pista más cercana.
Misión 3 – Combate:
Rodeados totalmente de territorio hostil, debemos tratar de librar todo el mapa de la ocupación enemiga. Cada sector hostil se convierte en aliado a medida que los objetivos terrestres son destruidos, lo que nos permite aterrizar y recargar armas, combustible, etc.
Misión 4 - Combate:
Nuestra tarea será apoyar a las fuerzas aliadas en tierra por todo el frente de batalla.Conforme cada sector sea liberado de las fuerzas enemigas en tierra, la vanguardia avanzará a la derecha hasta que haya despejado una fila completa. Por el contrario, si el enemigo logra destruir nuestras fuerzas terrestres, el sector se volverá territorio hostil y la línea de frente avanzará hacia la izquierda. Cada vez que una fila está completamente liberada u ocupada, queda fuera del juego.
Importante.- Contamos con un total de tres helicópteros por cada misión.

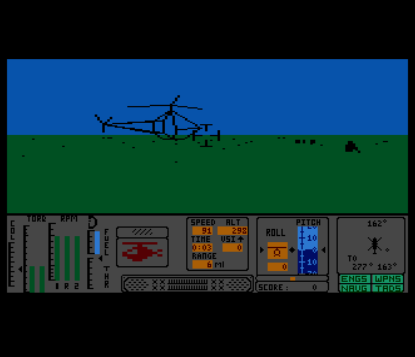

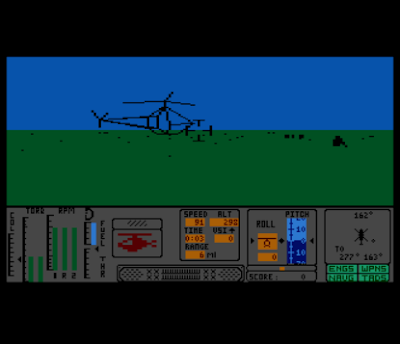

:: Pantalla de juego
El horizonte está representado por una línea a través de la mitad de la pantalla. El paisaje está compuesto por pistas de aterrizaje, edificios, árboles, montañas, antenas de transmisión, tanques enemigos, baterías anti aéreas y helicópteros, representados como dibujos de líneas tridimensionales.
El panel de instrumentos, con toda la información que necesitas para completar tus misiones, ocupa la mitad inferior de la pantalla.
:: Controles
Cambiar modo de compás - Tecla C
Siguiente objetivo - Tecla N
Cambiar de armas - Tecla P (ametralladora, cohetes, misiles)
Pausa - Tecla H
Continuar - Tecla J
Modo mapa - Tecla M
Activar aceleración - Tecla W
Desactivar aceleración - Tecla S
Palanca colectiva para despegar/ascender - Tecla Q
Palanca colectiva para aterrizar/descender - Tecla A
Inclinación a la derecha - Tecla X
Inclinación a la izquierda - Tecla Z
Control + Return - Abortar la misión en curso y regresar al menú principal.
:: Las armas
Nuestro helicóptero Apache está equipado con:
Una ametralladora con 1200 rondas; con un alcance máximo de 2000 pies.
38 cohetes con un rango de 4000 pies.
Ocho misiles Hellfire autoguiados por láser, con alcance de 3.1 millas.
La ametralladora y los cohetes tienen sólo trazado manual, es decir, el objetivo debe estar a la vista al disparar el arma o aparecer en el TADS.
Los misiles se dirigirán automáticamente hacia cualquier objetivo hostil visible en pantalla. El sistema de seguimiento del blanco se representa por un cuadrado punteado que se vuelve sólido.
El helicóptero debe estar en el aire para poder disparar sus armas.
:: El mapa
Utilizamos la tecla M para seleccionar el mapa o para volver a la visualización normal. Nuestro helicóptero aparece con un ícono intermitente con cola. Los helicópteros enemigos no llevan cola.
Cada sector contiene ocho blancos para destruir, dando un total de 1024 blancos posibles en todo el mapa. Aproxímese a un sector aledaño después de destruir todos los objetivos en el sector actual, sea volando directamente o aterrizando en una pista de aterrizaje y luego moviéndose desde el mapa.
En este modo, podemos pasar a cualquier sector aliado utilizando las teclas del cursor o con el joystick. De esta forma, evitamos los largos vuelos rectos o nivelados para visitar cada sector.
:: Dinámica de vuelo
Despegue:
- Presionar W hasta elevar THR; y RPM hasta el 80%.
- Presionar Q para elevar TORR y ganar altitud -al menos 150 pies.
- Cuando quieras estabilizar el helicoptero (dejar de ganar altitud), presiona A.
Avance:
- Utiliza las teclas X o Z para virar el helicóptero a la derecha o izquierda, respectivamente.
- Inclinar la nariz del helicóptero en unos 20° para comenzar a avanzar.
- Mantener ese angulo hasta que velocidad llegue a unos 100 nudos.
- Tener en cuenta que al acelerar, la altitud baja. Hay que presionar Q para no perder altitud.
Desaceleración:
- Levanta suavemente la nariz del helicóptero, echando hacia atrás el joystick repetidas veces. La nave comenzará a perder velocidad y también a subir.
- Reduce la tasa de ascenso, reduciendo el colectivo (tecla A).
- Si la velocidad hacia delante baja por debajo de 60 Kms., incrementa el colectivo (tecla Q) para contrarrestar la tasa de descenso.
- Deja que la nariz del helicóptero vuelva al nivel de vuelo al acercarse la velocidad a cero.
Aterrizaje:- El helicóptero puede aterrizar desde el estado de flotación (descenso vertical) o en movimiento hacia delante de menos de 60 Kms.
- La tasa de descenso máximo al tomar tierra no debe ser mayor a los 12 pies por segundo.
:: Puntaje
| Arma utilizada | Batería anti aérea | Tanque | Helicóptero |
| Ametralladora | 20 | - | 100 |
| Cohetes | 10 | 20 | 50 |
| Misiles | 5 | 10 | 25 |
No es posible destruir un tanque con la ametralladora.
Destruir fuerzas aliadas produce una pérdida total de puntos.
:: Evaluación
| Gráficos |  | Sonido |  |
| Controles | | Jugabilidad | |
Tomahawk tiene a favor sus gráficos en 3-D y acción cautivante, así como sus controles comparativamente más sencillos que otros programas de su género. Sin embargo, como bien reseñó George Hulseman en la revista Atari Explorer (noviembre/diciembre de 1989, pp.54-55), el juego padece dos errores trágicos: en principio, la imposibilidad de grabar el progreso de una partida. Y en segundo lugar, la monotonía de limpiar cada sector de objetivos enemigos: las misiones tres y cuatro requieren cantidades significativas de tiempo para completar los 128 sectores, cada uno de los cuales contiene ocho objetivos, para un total de 1024 objetivos.
En la primera "oleada" de desarrolladoras españolas de videojuegos para máquinas recreativas existieron empresas con una corta lista de juegos propios, reduciéndose prácticamente a intentos puntuales que fueron olvidándose en el tiempo. En este capítulo profundizaremos en dos máquinas de Niemer publicando material en exclusiva presentado en el pasado Arcade Con III.
Niemer fue una empresa de Barcelona en cuyos nombres aparecen Enrique Zaco y Jose María Arribas. Ambos comenzaron con las máquinas de vídeo allá por 1979, de la que habría que destacar su máquina Invasores del Espacio, siendo de los primeros en introducir el revolucionario Space Invaders en nuestro país, o así reza al menos teniendo en cuenta que su máquina fue la primera en homologarse como máquina de vídeo a través del nuevo reglamento del juego de 1979.
 |

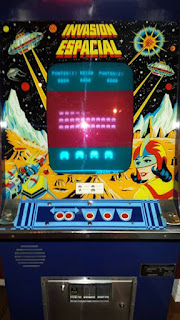

| Recreativa Invasión Espacial de Niemer. Foto: Quico Brugueras. |
Sin embargo en 1981 aparece el primer juego de vídeo diseñado íntegramente por Niemer: El Fin del Tiempo. En este mismo año comienzan a aparecer anuncios en prensa especializada y la máquina se presenta en la feria del recreativo SADA'81 con el objetivo de presentar como novedades tanto una máquina de tipo A como una de tipo B (que en este caso sería la máquina Aries).
 |
| Flyer de El Fin del Tiempo. Anuncio de 1981. Imagen facilitada por Asociación ARCADE. |
El juego encajaba dentro de la temática del espacio, e incluía varias pantallas con distintas perspectivas (lateral, etc). Pocos detalles más se conocen hasta ahora sobre la mecánica del juego, pero por las capturas parece ser que incluía un marcador posiblemente de tiempo límite para completar cada nivel.
Buscando también la venta exterior, Niemer presentó El Fin del Tiempo en ferias internacionales. En como la 38ª edición del ATE (Amusement Trades Exhibition) celebrada en el mes de enero de 1982 en Birmingham, Inglaterra, a través del stand de Electrocoin, que era una de las empresas más importantes del recreativo en las tierras británicas.

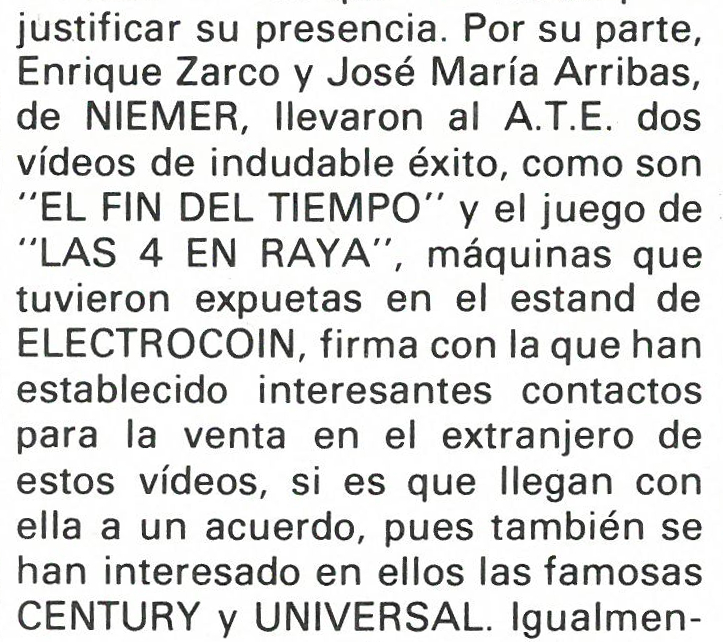

Presentación de El Fin del Tiempo en ATE'82. |  |
| Jose Mª Arribas presenta su máquina en Inglaterra. Imagen: Recreativas.org | Nota de prensa confirmando la presencia de las máquinas El Fin del Tiempo y 4 en Línea. Imagen: Recreativas.org |
El caso de la máquina de El Fin del Tiempo ha creado y despertado por sí sólo la creciente curiosidad por conocer estos inicios del videojuego en España, gracias al inquietante flyer que circulaba por la red con esa chica "futurista" con casco válido tanto para una moto como para pilotar una nave espacial. Las investigaciones realizadas desde Recreativas.org permitieron profundizar en los orígenes de este juego, aportando documentación y fechas sobre el juego que hasta entonces eran completamente inéditos.
Capturas del juego El Fin del TiempoDesde Recreativas.org presentamos en exclusiva capturas del juego a mayor resolución de las que había disponibles hasta ahora, permitiendo mayor claridad y detalles sobre el aspecto gráfico del juego.

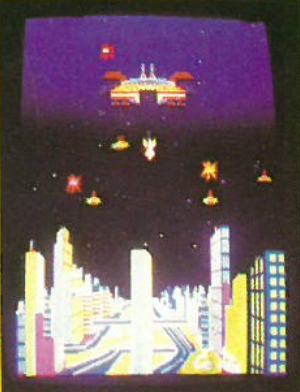

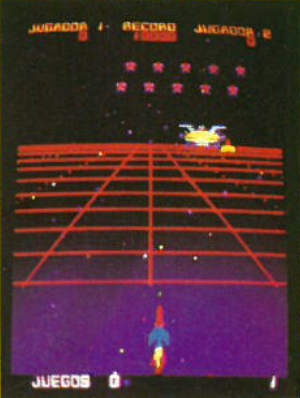

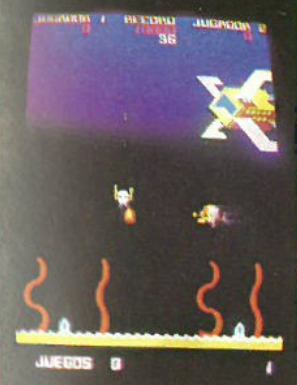

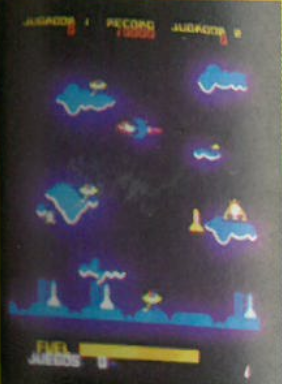

 |  |
| Imagen: Recreativas.org | Imagen: Recreativas.org |
 |  |
| Imagen: Recreativas.org | Imagen: Recreativas.org |
4 en Línea, el otro gran misterio de NiemerLa curiosidad por conocer más detalles del juego original de Niemer provocó a su vez un efecto colateral, ya que permitió conocer de forma indirecta el verdadero misterio de Niemer. En contra de lo que se pensaba en un principio, parece que llegó a existir un segundo juego diseñado íntegramente por esta empresa, cuyo título fue 4 en Línea.
 |

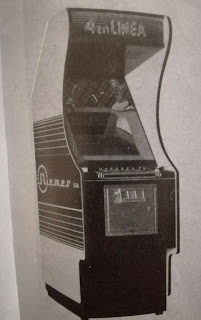

| 4 en Línea es el gran desconocido de Niemer. Imagen: Asociación Arcade. |
La máquina de 4 en Línea aparece por primera vez en 1981 a través de notas de prensa en revistas especializadas, donde se mencionaba que permitía partidas contra la máquina o contra otro jugador.
Posteriormente se llega a presentar en ferias como la ya mencionada ATE'82, conjuntamente con El fin del Tiempo. Sin embargo a diferencia de éste, 4 en Línea parece que tuvo un destino distinto. El juego terminó desapareciendo sin dejar rastro y por tanto se sospecha que fuera posible que no se llegara a comercializar.
Finalmente sería la propia Niemer lo sí que acabaría desapareciendo, sin embargo al menos parte de sus artífices continuaron en el sector del recreativo, pero sin duda fue en Niemer donde fueron, tal vez sin ser conscientes de ello, otra de las empresas españolas pioneras en apostar por diseñar sus propios videojuegos.
Más información:Entrada de la empresa Niemer en Recreativas.org.
